材料的板厚及折弯的内侧半径决定后，请参阅下表。
注：下表所示为一般板厚所对应的模具V槽宽度。
| T | 0.5-2.6 | 3.0-8 | 9-10 | 12以上 |
| V | 6t | 8t | 10t | 12t |
t板材料厚度（抗拉强度）Φ=45-50kg/mm
p每米所需压力（Ton/m）
R折弯内侧半径
b最段边长度
v 下模v槽的宽度
判断需要断差模具计算公式
E+ IR+ T+ A< H
E∶该板厚的展开系数
IR∶ 折弯内R
T∶板厚
A∶v槽中心到下模边缘距离
H∶段差总高度
| 板厚(mm) | 1.0 | 1.6 | 2.0 | 2.3 |
| v槽宽度(mm) | 6 | 8 | 10 | 12 |
| 压力(ton) | 40 | 70 | 100 | 120 |
| 折弯半径(外侧) | 1.7 | 2.6 | 3.2 | 3.7 |

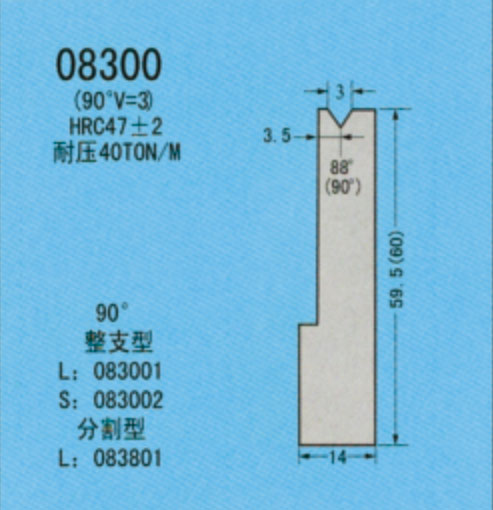

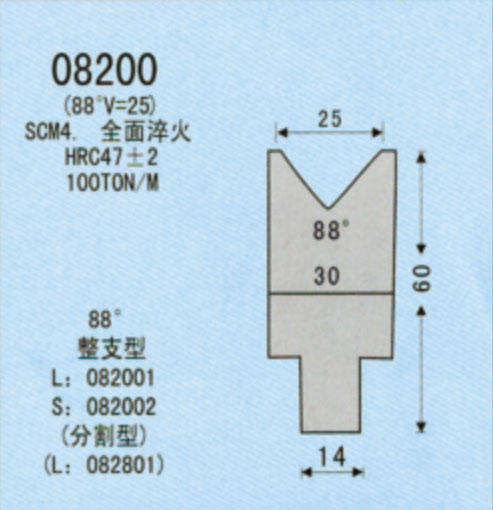

尖端角度88°(90°) L=835mm S=415mm
尖端角度60° L=45° S=30°

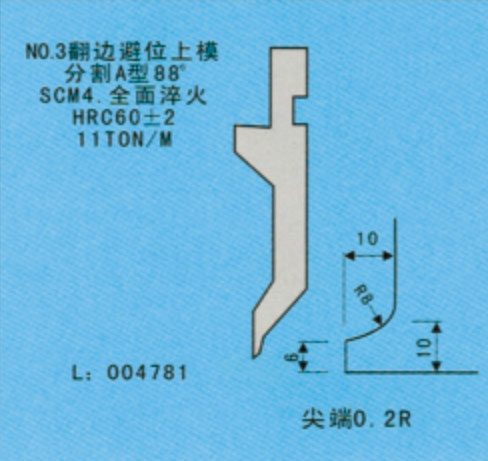

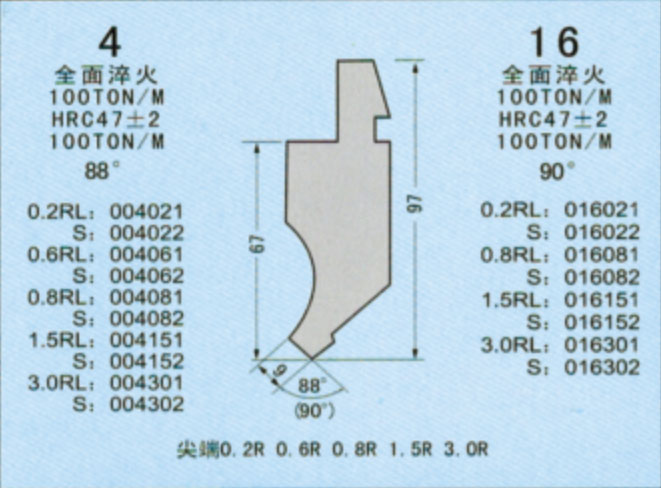

螺旋固定式L = 835mm S=415
L = 835mm S=415
L = 835mm S=415
L = 835mm S=415
导轨固定式L = 835mm S=415
L = 835mm S=415
L = 835mm S=415
