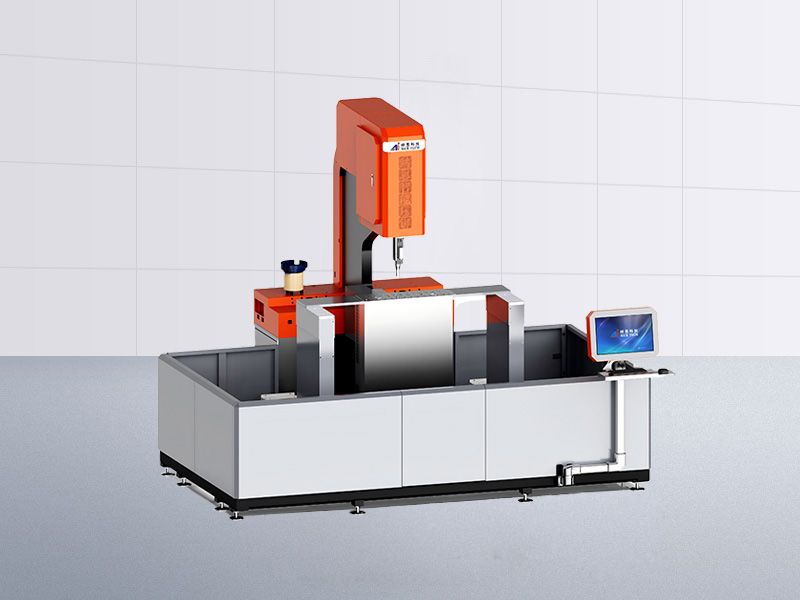

箱体侧面智能压铆中心NC8S-0803D
产品特点
- 1、立体装夹，突破传统局限：采用立体式多维度装夹结构，能够直接对箱体进行竖直定位与夹紧。
- 2、独特设计，提高效率：下模库独特设计，超大避让高度，显著提升生产效率。
- 3、自动化压铆钉模式：自动压铆多款不同规格的铆钉（工字钉、螺母、螺柱、螺钉、短螺柱、防水螺母、销钉等各类钣金紧固件）。
- 4、繁杂压铆轻松达成：数控系统可自动切换铆钉送料工具和上下模库。
- 5、纳思智能操作系统
- 6、快速便捷编程方式：通过CAD图形导入进行编程，可利用图层或颜色选择孔位，增减压铆孔位并设定压铆顺序。
- 7、CCD视觉纠偏功能
产品特点
- 1、立体装夹，突破传统局限：采用立体式多维度装夹结构，能够直接对箱体进行竖直定位与夹紧。
- 2、独特设计，提高效率：下模库独特设计，超大避让高度，显著提升生产效率。
- 3、自动化压铆钉模式：自动压铆多款不同规格的铆钉（工字钉、螺母、螺柱、螺钉、短螺柱、防水螺母、销钉等各类钣金紧固件）。
- 4、繁杂压铆轻松达成：数控系统可自动切换铆钉送料工具和上下模库。
- 5、纳思智能操作系统
- 6、快速便捷编程方式：通过CAD图形导入进行编程，可利用图层或颜色选择孔位，增减压铆孔位并设定压铆顺序。
- 7、CCD视觉纠偏功能
技术参数表
| 设备型号 | NC8S-0803D |
| 压铆孔位置行程(MM) | 800X300 |
| 控制系统 | 纳思自主智能操作系统 |
| 适应铆钉压铆范围 | M3~M8螺母/柱、螺丝、销钉相同外径长度7-30工具可以共用 |
| 振动盘自动送钉工具(套) | 8(可定制12) |
| 压力机构 | 伺服电动缸控制系统 |
| 最大压力(吨) | 8 |
| 压力功率(KW) | 7.5 |
| 上模行程(MM) | 100~180 |
| 电压(V) | 380V三相50HZ |
| 压缩空气(Mpa) | 0.5~0.8 |
| 产品折弯最大避让高度(MM) | 100 |
| Z向浮升行程(MM) | 40-80 |
| 平台最大移动速度(MM/秒) | 700 |
| 重复定位精度(MM) | ±0.05 |
| 压铆节拍(秒/颗) | 3.0~5.0 |
